Комплекс подготовки поверхности и окраски для стальных металлоконструкций, Тверская обл.

Зона открытой окраски SPK 24.8

Комплекс подготовки и покраски для стальных металлоконструкций

Комплекс предназначен для организации окрасочного участка в цехе. Обрабатываемые изделия – металлоконструкции размерами 12х2,5х2,5 м. Вес – 20 т.

На окрасочном участке предусмотрена локальная технологическая вентиляция, благодаря которой при проведении работ удаляются пары ЛВЖ.

Рабочая зона разделена на 4 участка, каждый из которых имеет размеры 12х4,6 метров. Одновременно могут работать 2 участка.

Предусмотрен приточно-вытяжной агрегат производства SPK, работающий в двух режимах:

1. Рабочий с кратностью воздухообмена 90 крат. При этом скорость потока воздуха составляет 0,3 метра в сек.
2. Дежурный со 100%-ной рециркуляцией. Предназначен для поддержания комфортной температуры в рабочей зоне.

Энергоносителем является природный газ.

Система вытяжной вентиляции позволяет:

1. Уменьшить объем вредных выбросов в атмосферу.
2. Снизить количество расходных элементов.
3. Повысить коэффициент фильтрации до 99,95%.
4. Снизить эксплуатационные расходы на обслуживание до трех раз.

Режимы работы переключаются с пульта управления.

Сушильная камера 14х5х4 м. Температура сушки составляет +80 °С. В основе конструкции камеры – стальной каркас с профильными элементами и панелями «сэндвич» 80 мм. Ворота подъемно-секционные размером 4х3 метра. Циркуляционный агрегат с нагревом воздуха производительностью 18.000 м3/ч.

Видео с реализованного проекта

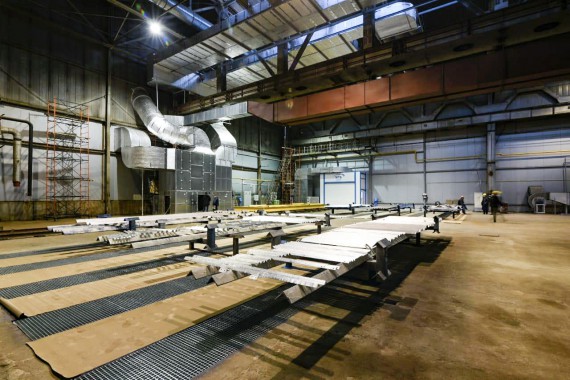

Фото реализованного проекта
